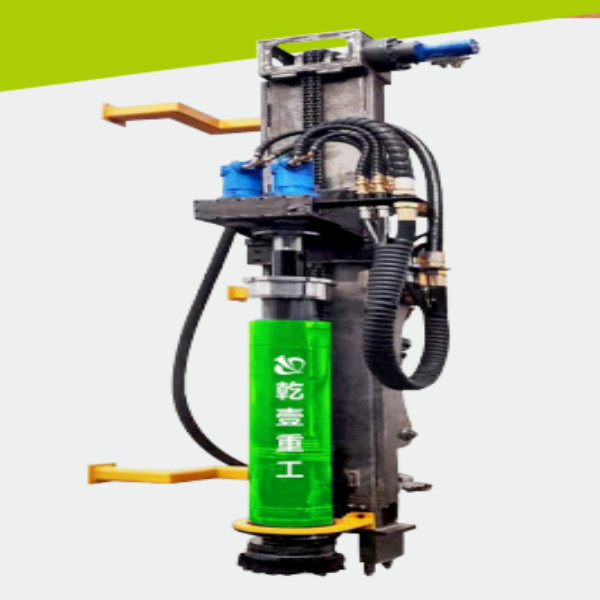

Operasi pengeboran batu otomatisAnalisis titik terang:
1.Untuk mewujudkan perubahan mesin bor excavator, dan di jalur yang sama di atas pertukaran multi-mesin (bor pemotongan, bor benturan, bor),
untuk mencapai mesin serbaguna
2.Transformasi excavator tidak mempengaruhi fungsi asli excavator, tidak perlu pergi ke lengan kedua, lebih nyaman
penggantian (30 menit dapat dikembalikan ke excavator), pemasangan dan pembongkaran yang mudah, kecepatan pengeboran yang cepat, lebih sedikit energi
konsumsi
3.Tambahkan silinder oli ayun, sehingga saat ekskavator berhenti di lereng yang berbeda, pengeboran dapat tetap vertikal.
SPESIFIKASI & PARAMETER TEKNIS
| -Meja pencocokan yang direkomendasikan untuk peralatan diameter pengeboran | ||||
| Diameter lubang (mm) | 200 | 300 | 350 | 400 |
| Ekskavator adaptor (Ton) | 6-12 | ≥12 | ≥15 | ≥20 |
| Diameter pipa bor (mm) | 89 | 112 | 112 | 122 |
| Diameter bit adaptif (mm) | 200 | 300 | 350 | 400 |
| Ukuran kompresor udara (mm) | 3000x1800x2000 | 3500x1950×2030 | 3000x2100×2200 | 4486x2100x2180 |
| Berat kompresor udara (kg) | 3200 | 4800 | 5150 | 6000 |
| Tenaga mesin diesel (hp) | 260 | 395 | 500 | 550 |
| Perpindahan (m3/min) | 19 | 29 | 31 | 40 |
| -Tabel parameter excavator untuk mengebor lubang | |||
| Dimensi keseluruhan (mm) | 5150x1200x860 | Tekanan udara terkompresi (Mpa) | 0,8-1,2 |
| Berat (kg) | 1100 | Aliran keluaran udara terkompresi (m3/mnt) | 15-40 |
| Ekskavator adaptor (Ton) | ≥6 | Media pembilasan bubuk | Udara terkompresi |
| Diameter lubang (mm) | 90-400 | Media dampak | Udara terkompresi |
| Diameter pipa bor (mm) | 76-122 | Frekuensi dampak (Hz) | 27-47 |
| Panjang pipa bor yang tersedia (m) | ≤3.7 | Energi tumbukan (J) | 72-300 |
| Panjang gerak maju tunggal maksimum (m) | 2.5 | Daya tumbukan (kW) | 3.24-15 |
| Kedalaman lubang bor maksimum | 30 | Kecepatan putar (rpm) | 180-220 |
| Tekanan sistem hidrolik (Mpa) | ≥18 | Torsi putaran maksimum (N·m) | 8000N.M |
| Laju aliran sistem hidrolik (L/mnt) | 80-100 | Daya putar (kW) | 4-6.9 |
| Media sistem tekanan epidemik | Oli hidrolik anti aus L-HM46 | ||
